La iluminación led en teatro y danza



TRABAJOS PRÁCTICOS DE INVESTIGACIÓN SOBRE ILUMINACIÓN Y NUEVAS TECNOLOGÍAS

LED

RECORTES LED

Los primeros proyectos en el mundo de la escenografía con led se comenzaron a comienzos del año 2000.

Este nuevo tipo de iluminación espectacular permitió innumerables efectos de LUZ Y DE COLOR integrados en el propio decorado y en la escena.

Si revisamos algunas de las ventajas que los leds nos ofrecen, nos daremos cuenta el por qué son interesantes para incluirlos en los diseños escenográficos.

BAJO CONSUMO

Se ha conseguido mayor eficiencia lumínica comparándolo con otras fuentes de luz actuales. Los LED’s de última generación pueden superar los 130 lúmenes por vatio, siendo esta la mayor eficiencia que podemos encontrar en la tecnología de la iluminación, esto permite conseguir un ahorro energético no superado por ninguna otra fuente de luz.

Debido al bajo consumo, el cableado que se precisa puede ser notablemente inferior en sección, ahorramos cobre en muchas instalaciones, con lo que el peso se reduce considerablemente.

BAJA TENSIÓN

Los LED’s se alimentan con fuentes de tensión de 12V o 24V, al tratarse de una baja tensión se aumenta la seguridad y se reducen los riesgos de electrocución.



RESISTENCIA Y FIABLES

Al no poseer filamento se convierten en un elemento muy resistente a los golpes, manipulaciones, vibraciones y transporte. Los leds se pueden montar en muchos soportes e incluso en materiales flexibles por lo que podemos hacer formas complejas con ellos.



VERSATILIDAD

El pequeño tamaño de los LED’s hace que la iluminación sea la más versátil que las otras tecnologías que hoy podemos disponer.

BAJA TEMPERATURA

Al ser de bajo consumo de potencia, los LED’s emiten poco calor, es por ello que podemos incluirlos en pequeños espacios cerca de materiales que pueden ser susceptibles de ser dañados por la temperatura.

RESPUESTA INSTANTANEA

El encendido y apagado de los LED’s es instantáneo, por lo que es un aliado a rápidos cambios de estado, no se degradan por el número de encendidos.

REGULABLES

Los LED’s pueden ser regulables, permitiendo crear infinidad de colores y temperaturas de color mediante la mezcla de los colores RGB (Red, Green y Blue) o blancos cálidos y fríos.

Una vez que tenemos claro algunas de las muchas ventajas de los LED’s, describimos una de sus muchas aplicaciones, en concreto su aportación a Las nuevas Tecnologías de Las Artes Escénicas, como es la escenografía y decorados.

Saber interpretar los efectos que pretende el escenógrafo no es fácil y a veces encontrar las soluciones técnicas tampoco, es por ello que la empresa LEDINGLAB se ha especializado en las aplicaciones de LEDS en el mundo del decorado escenográfico.
ledinglab
José Manuel Leal y Víctor Navarro, de la mano de LEDINGLAB, y con Carles Pujol del Teatre Auditori de Sant Cugat, o Juanjo Llorens, fueron pioneros en España en la introducción de la tecnología led en la escenografía de teatros, musicales, eventos , iluminación arquitectónica, etc…

Uno de los primeros montajes donde introdujeron este avance tecnológico en la iluminación espectacular fue Spamalot (explicaremos su uso a partir de este montaje) que nos servirá para ver la importancia y versatilidad de su uso en la iluminación de escenografías del uso del led.

Son referente personal y aconsejable para cualquier evento que queráis desarrollar con esta tecnología led, para mi los profesionales más destacados del sector: Victor vicnavge2@gmail.com y José Manuel lealc@gmail.com (ingenieros) y Mambo Decorados a la hora de la construcción.

Un ejemplo de ello fue el MUSICAL SPAMALOT, que para España adquirieron los derechos representación el grupo catalán Tricicle. Hicieron la adaptación al español para estrenarla en Barcelona en Septiembre de 2008 y luego en Madrid en Septiembre de 2009, consiguiendo superar las 450 representaciones entre ambas ciudades. En este musical se plantea una espectacular escenografía, complementándose con infinidad de efectos de luz y color conseguidos con más de 27.000 leds instalados en el propio decorado.

Al ser de formatos pequeños fue fácil integrarlos en el decorado, generalmente para crear efectos de retro iluminación, casi todas las partes del decorado formaban cajas de luz.



Todos los LED’s instalados se regularon mediante protocolo DMX. Más de 200 canales independientes se utilizaron para controlar los diferentes efectos de este espectacular decorado, siguiendo las pautas de la dirección escenográfica e iluminación del musical.



Como se ha comentado estos leds se alimentan a través de una fuente de baja tensión de 24V y a su vez a través de un decodificador DMX, este último es el encargado de generar una señal pulsante PWM con la cual se puede regular el flujo lumínico y el control total de cada sector.

Para cada parte que queramos un control independiente se ha de instalar un nuevo decodificador DMX, el cual le asignaremos un canal de control.





Todos los equipos de control y alimentación se montan en el propio decorado por lo que se convierte en un elemento independiente, como si se tratara de un foco que es conectado a la red DMX general, para controlarse a través de la mesa de luces.



Sin duda, gracias a estos pequeños componentes llamados LED y sus ventajas son los complementos ideales e indispensables para crear múltiples efectos visuales.



EJEMPLO PRÁCTICO DE TRABAJO

RECORTES LED

Moscow Ballet

“LABYRINTH”

ILUMINACIÓN: Luis Perdiguero





Choreography: Konstantin Semenov

Lighting Design: Luis Perdiguero

MOSCOW BALLET

Anuncios

Recortes Led / Nuevas tecnologías / Danza Clásica

“El Diseño de iluminación para Danza”

descarga

Moscow Ballet

Iluminación: Luis Perdiguero

“Labyrinth”





Uno de mis trabajos más difíciles y arriesgados: “Laberinto”.



El ritmo y el espacio creado a través de la luz.



Introducción de las nuevas tecnologías en la danza clásica.

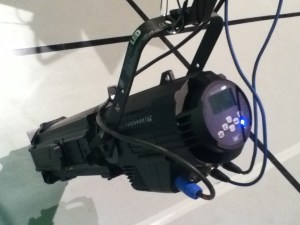

Iluminación led. Recortes led.

2014-02-25 16.12.10



Estructura arrítmica, transgresión espacial.



Dividir el espacio. Un juego de ajedrez, donde las piezas son los bailarines y el movimiento crea el espacio.

18 cuadriculas. 18 espacios.  Un único Tablero.

2014-02-25 16.23.18



Iluminación estroboscópica, temperatura de color del espacio en contraste al cuerpo del bailarín, búsqueda de la arritmia mediante la luz.

2014-02-25 20.33.05



2014-02-25 20.31.12



Acompañamiento, ruptura, lucha, búsqueda.



Laberinto… espacio… movimiento… DANZA.



Solo un juego. Y un placer…



Choreography: Konstantin Semenov

Music: Yuriy Abodokov

(Chamber capella “Russkaya konservatoriya” Nikolay Khondzinsky)

Lighting Design: Luis Perdiguero

MOSCOW BALLET





SEE THE MAKING OFF…

“АРХИТЕКТУРА ЗВУКА”

“SOUND ARCHITECTURE”

Diseños iluminación para danza
Diseños iluminación para danza











REVISTAS ESPECIALIZADAS de iluminación para espectáculos

revistas

“DISEÑOS DE ILUMINACIÓN PARA ESPECTÁCULOS”

http://www.luisperdiguero.com

Aquí podréis encontrar las revistas especializadas nacionales e internacionales referentes a iluminación (para espectáculos, eventos, arquitectónica, alumbrado)… y  acceder rapidamente a ellas con un solo clik sobre su nombre

La intención es que puedas tener en  una única página  todas tus publicaciones especializadas sobre Iluminación

Actualización directas en tu correo electrónico.

 TODOS LOS SÁBADOS… EL DISEÑO DE ILUMINACIÓN ESCÉNICA EN  WWW.LUISPERDIGUERO.COM

Sigue la web… y toda la actualidad de la iluminación espectacular directamente en tu dirección de correo electrónico.

 REVISTAS ESPECIALIZADAS DE ILUMINACIÓN ESCÉNICA

ESPAÑA

http://www.iluminet.com/ (iluminación para espectáculos)

http://www.pa-light.com/ (iluminación espectacular)

http://www.enconcierto.net/seccion/iluminacion-espectacular.html (iluminación espectacular)

http://www.lucescei.com/la-revista/revista-luces-cei/ (alumbrado)

http://www.revistaluminica.es/WP/  (revista profesional de iluminación y alumbrado)

EEUU Y CANADA

REVISTA DE ILUMINACIÓN ARQUITECTÓNICA (EE.UU.) – revista de calidad superior.
REVISTA HOME ILUMINACIÓN (EE.UU.) – la iluminación residencial y comercial.
Lighting Magazine DIMENSIONES (Live Design)
(EE.UU.) – teatro y entretenimiento relacionados.
REVISTA DE ILUMINACIÓN PROFESIONAL (Canadá) – arquitectónico y de iluminación espectacular.
PRO ALUMBRADO Y WEB NOTICIAS (EE.UU.) – conciertos, teatro y entretenimiento relacionados.
TEATRO DISEÑO Y TECNOLOGÍA (EE.UU.) – teatro relacionada, desde USITT.

PUBLICACIONES DE INTERÉS

Handbook of stage lighting de Neil Fraser y Simon Bennisson. Libro de iluminación escénica muy recomendable (escuela británica). Inglés

A Practical guide to Stage Lighting (Third edition) de Steven Louis Shelley. Otro interesante libro sobre iluminación escénica (escuela norteamericana). Inglés

On Stage lighting Revista de iluminación on line (Inglés)

Stageplays.com Libreria teatral online (inglés)

The Drama bookshop Web de la legendaria libreria teatral de Nueva York

Live Design magazine Revista de diseño de espectáculos online

Ziogiorgio Revista técnica online

Instalia Revista técnica online

TPI (Total production international) Revista técnica online

L&S America Revista técnica online

Si conocéis ALGUNA REVISTAS MÁS DE INTERÉS, estas interesados en estar en esta lista, o tan solo quieres dar vuestra opinión sobre alguna de estás publicaciones, deja tu comentario al final de la página. De esta manera conseguiremos entre todos agrupar en una sola página todas las publicaciones sobre las artes escénicas.

TRABAJOS DE INVESTIGACIÓN SOBRE LA ILUMINACIÓN ESCÉNICA EN WWW.LUISPERDIGUERO.COM



Acceso directo a los DISEÑOS DE ILUMINACIÓN PARA DANZA de L. Perdiguero








Sitios Web para Diseños Iluminación Espectacular: Teatro, Danza, Musicales y Eventos (Parte II)

“DISEÑOS DE ILUMINACIÓN PARA ESPECTÁCULOS”

http://www.luisperdiguero.com

artibus_iluminacion

Herramientas para tu diseño de iluminación para Teatro, Danza, Musicales, Rock and Roll, eventos…

Puntos de partida para tu investigación personal sobre la iluminación.

Base de tus cursos de iluminación para teatro, danza o musicales.

Luis Perdiguero está realizado un proceso de investigación sobre webs internacionales de iluminación de espectáculos para que podamos agrupar en una unica web todos los acceso directos a páginas de investigación, educación, formación y trabajo sobre ILUMINACIÓN.

 TODOS LOS SÁBADOS… EL DISEÑO DE ILUMINACIÓN ESCÉNICA EN  WWW.LUISPERDIGUERO.COM

Sigue la web… y directamente en tu correo electrónico.

PRIMERA ENTREGA

sbovoda
ACCESO DIRECTO Sitios Web  ILUMINACIÓN PARTE I

Os presentamos esta SEGUNDA ENTREGA sobre link directos de ILUMINACIÓN ESPECTACULAR para

Teatro, Música, Danza y Eventos

ASOCIACIONES

LIBROS

EDUCACIÓN

SOFTWARE

HERRAMIENTAS

OTRAS PÁGINAS DE INTERÉS

ASOCIACIONES

AAI ASOCIACION DE AUTORES DE ILUMINACION (España)

aai

ALI Aeroespacial Instituto Iluminación – (EE.UU.)
ALA Asociación Americana de Iluminación
ADC Associated Diseñadores de Canadá
ALD Asociación de Diseñadores de Iluminación (UK)
CIE Comisión Internacional de la Iluminación – (Viena)
CITT Instituto Canadiense para la Tecnología Teatro
HLSC Sociedad Histórica de iluminación de Canadá
IAEEL Asociación Internacional para la Energía Iluminación Eficiente
IALD Asociación Internacional de Diseñadores de Iluminación – (EE.UU.)
AIF Asociación Internacional Dark-Sky
IEE Institución de Ingenieros Eléctricos – (Reino Unido)
IES-NA Illuminating Engineering Society – (América del Norte)
IES-ANZQ Illuminating Engineering Society – (Australia y Nueva Zelanda)
IGOLR Cofradía Internacional de Investigadores de la lámpara. (Iluminación de antigüedades)
ILDA Asociación Internacional Laser Display
ISOE Sociedad Internacional de Ingeniería Óptica (SPIE)
NLB Oficina Nacional de Iluminación – (EE.UU.).
NCQLP Consejo Nacional de cualificaciones para las profesiones de iluminación – (EE.UU.)
PLASA Iluminación Profesional and Sound Association – (Reino Unido) (combinado con ESTA)
STVLD Sociedad de Televisión de Diseñadores de Iluminación – (Reino Unido)
EE.UU. Los artistas escénicos Unidas – (Estados Unidos)
USITT Instituto de los Estados Unidos para la Tecnología Teatro
LIBROS  ILUMINACIÓN
AMAZON.COM (EE.UU.) – búsqueda ‘iluminación’ u otros temas.
BARNES & NOBLE  (EE.UU.) – búsqueda ‘iluminación’ u otros temas.
LIBRERÍA DRAMA (EE.UU.) – página de inicio.
MÚSICA LIBROS PLUS (Canadá) – página de inicio.
TEATRO LIBROS (Canadá) – página de inicio.

EDUCACIÓN

Carnegie Mellon – (EE.UU.) Teatro: Lighting Design.
HOCHSCHULE WISMAR – (Alemania) Arquitectura: Master de Arco. Diseño de Iluminación.
INDIANA UNIVERSITY – (EE.UU.) Teatro – MFA en Lighting.
PENN SCHOOL ESTADO DEL ARTE DEL TEATRO Teatro – Maestros de Bellas Artes Diseño de Iluminación.
PENN STATE – (EE.UU.) Arquitectura – Diseño de Iluminación Arquitectónica.
SMU – Meadows School of the Arts Teatro – MFA en Diseño. (Dallas).
El Banff Centre – (Canadá) Teatro – Diseño y Escenografía.
LA ESCUELA DE TEATRO – (Chicago) Teatro – Graduate Program Diseño de Iluminación.
UNIVERSIDAD DE COLUMBIA BRITÁNICA – (CA) Teatro – MFA en diseño.
UNIVERSIDAD DE VIRGINIA – (EE.UU.) Teatro – Maestros de Bellas Artes Diseño de Iluminación.
UNIVERSIDAD DE WASHINGTON – (EE.UU.) Teatro – MFA, Diseño de Iluminación.
YALE ESCUELA DE TEATRO – (EE.UU.) Teatro – varios de diseño y de iluminación grados.
UNIVERSIDAD DE YORK – (Canadá) Teatro – Artes Plásticas – Diseño AMF.



SOFTWARE

ILUMINACIÓN REPARTO – (Canadá) teatro y concierto – software de diseño de iluminación.
Compulite – (Israel) iluminación de la hospitalidad – CompuCad – demo gratuita.
LITEPRO – (EE.UU.) arquitectónico, desde Columbia Lighting.
SOFTWARE CRESIT  teatro: Iluminación software.
DISEÑO Y REDACCIÓN INC
Asistente de LD – software de iluminación.
SOFTWARE ELITE – (EE.UU.) software de iluminación arquitectónica.
TECNOLOGÍAS ENERGÉTICAS AMBIENTAL – (EE.UU.) software de arquitectura. – A partir de los laboratorios de Berkeley
GENERAL ELECTRIC – (EE.UU., por GE) software de iluminación arquitectónica. (Descargar).
GELFILE – (EE.UU.) teatro, base de datos de filtro de color, de GAM
JOHN McKernon SOFTWARE teatro: “Lightwright ‘y’ Beamwright ‘.
Lightbeams por General Electric buen programa PAR, R y lámparas MR – libre
LIGHTCALC – (EE.UU.) software de arquitectura (menos de 100 dólares EE.UU.)
ANALISTAS DE ILUMINACIÓN – (USA) software de iluminación arquitectónica.
LUX ART – (Canadá) iluminación de la hospitalidad y el diseño del braguero – 3D.
PAUL PELLETIER SOFTWARE – (Canadá) iluminación de la hospitalidad, freeware.
RESPLANDOR – (EE.UU.) software de renderizado (de LBNL) (basado en UNIX)
RELUX INFORMAMATIK AG software de arquitectura – demos gratuitas.
ESPINA – (Reino Unido) software de iluminación arquitectónica, – libre
LAB LUZ VIRTUAL – (EE.UU.) buen software de iluminación espectacular.
VXC0 – (Suiza) PC basado en software y controlador DMX-512.

HERRAMIENTAS  DE ILUMINACIÓN

METROS ACT LTD . – (Reino Unido) portátiles fotómetros digitales.
CAMPO LA PLANTILLA DE LA FAMILIA – (EE.UU.) plantillas de redacción de plástico – símbolos de iluminación.
METROS GOSSEN LUZ – (de Bogen) medidores de luz fotográfica (Alemania).
LUZ INTERNACIONAL – (EE.UU.) Fuentes luminosas de medida (e información).
ASOCIADOS DE ILUMINACIÓN – (USA) plantillas de redacción de plástico – símbolos de iluminación.
MINOLTA CORP -. (EE.UU.) metros ligeros, metros color.
METROS SEKONIC – (EE.UU. sitio) medidores de luz de mano para la fotografía.
SPECTRA CINE INC – (EE.UU.) medidores de luz de mano para la fotografía.
SPER CIENTÍFICO – (EE.UU.) medidores de luz de mano, varios modelos.


OTROS PÁGINAS DE INTERÉS

DON Klipstein DE ILUMINACIÓN INFO CENTRE – (Teoría de iluminación) -. Este sitio cuenta con una excelente colección de documentos relacionados con la iluminación que se ocupan de la teoría básica y avanzada de las fuentes de luz (5 estrellas)

Iluminación y electrónica. desde ePANORAMA.NET .   Este es un sitio excepcional con una gran cantidad de productos electrónicos de información relacionada con la iluminación. Todo lo que quieres saber sobre iluminación y electrónica (y más) se puede encontrar aquí. Absolutamente excepcional! (Gracias a Tom Engdahl) (5 + estrellas)

LIGHTING.COM – (Iluminación arquitectónica) -. Este es un sitio bien presentado, con un buen motor de búsqueda de Iluminación, Iluminación Noticias, Enlaces de iluminación y un Foro de Iluminación (4 estrellas)

ILUMINACIÓN RESEARCH CENTER – (Iluminación arquitectónica) – Esto es un sitio de recursos grande, que ofrece información general, educativo y de productos relacionados. Hay muchos buenos enlaces a otros recursos de la iluminación. el Instituto Politécnico Rensselaer EE.UU.. (5 estrellas)

ILUMINACIÓN SYSTEMS INC -. (Iluminación arquitectónica) – un sitio en gran medida comercial que representa a cerca de 60 grandes fabricantes de iluminación. Tienen páginas de enlaces, noticias, recursos y material para leer. (4 estrellas)

LIGHTSEARCH.COM – (Iluminación arquitectónica) – Del Inter-Light (EE.UU.). Este sitio cuenta con un motor de búsqueda para encontrar un fabricante de iluminación específico o producto. Hay más de 3.500 empresas de iluminación en la base de datos, y todos tienen los números de teléfono, pero sólo unos pocos tienen vínculos de sitios web. (4 estrellas)

LIGHTSEEK – (Architectural Lighting) Este es un sitio de recursos para la industria de la iluminación del Reino Unido, con iluminación News, un producto y Guía del comprador y un Foro de Iluminación. (3 estrellas)

EL CENTRO DE ILUMINACIÓN – (Iluminación arquitectónica) – Un sitio con enlaces a fabricantes, contratistas y consultores. (Limitado) Por Edge Enterprises (EE.UU.) – (2 estrellas)

EL RECURSO DE ILUMINACIÓN – (Iluminación arquitectónica) -. una amplia gama de recursos de la iluminación y los vínculos con un buen número de documentos para leer (4 estrellas)

LISTA DE ILUMINACIÓN DEL FABRICANTE – (arquitectónica) – Una lista completa de enlaces – ftom eLocalElectricians.com (4 estrellas)


TRABAJOS DE INVESTIGACIÓN SOBRE LA ILUMINACIÓN ESCÉNICA EN WWW.LUISPERDIGUERO.COM



Acceso directo a los DISEÑOS DE ILUMINACIÓN PARA DANZA de L. Perdiguero
Acceso directo DISEÑOS DE ILUMINACIÓN de L. Perdiguero

Iluminación Led para Teatro

NUEVAS TECNOLOGIAS

USO DEL LED EN LA ESCENOGRAFIA TEATRAL

Los primeros proyectos en el mundo de la escenografía con led se comenzaron  a comienzos del año 2000.

Este nuevo tipo de iluminación espectacular permitió innumerables efectos de LUZ Y DE COLOR integrados en el propio decorado y en la escena.

Si revisamos algunas de las ventajas que los leds nos ofrecen, nos daremos cuenta el por qué son interesantes para incluirlos en los diseños escenográficos.

BAJO CONSUMO

Se ha conseguido mayor eficiencia lumínica comparándolo con otras fuentes de luz actuales. Los LED’s de última generación pueden superar los 130 lúmenes por vatio, siendo esta la mayor eficiencia que podemos encontrar en la tecnología de la iluminación, esto permite conseguir un ahorro energético no superado por ninguna otra fuente de luz.

Debido al bajo consumo, el cableado que se precisa puede ser notablemente inferior en sección, ahorramos cobre en muchas instalaciones, con lo que el peso se reduce considerablemente.

BAJA TENSIÓN

Los LED’s se alimentan con fuentes de tensión de 12V o 24V, al tratarse de una baja tensión se aumenta la seguridad y se reducen los riesgos de electrocución.

DSC_8398

RESISTENCIA Y FIABLES

Al no poseer filamento se convierten en un elemento muy resistente a los golpes, manipulaciones, vibraciones y transporte. Los leds se pueden montar en muchos soportes e incluso en materiales flexibles por lo que podemos hacer formas complejas con ellos.

DSC_8409

VERSATILIDAD

El pequeño tamaño de los LED’s hace que la iluminación sea la más versátil que las otras tecnologías que hoy podemos disponer.

BAJA TEMPERATURA

Al ser de bajo consumo de potencia, los LED’s emiten poco calor, es por ello que podemos incluirlos en pequeños espacios cerca de materiales que pueden ser susceptibles de ser dañados por la temperatura.

RESPUESTA INSTANTANEA

El encendido y apagado de los LED’s es instantáneo, por lo que es un aliado a rápidos cambios de estado, no se degradan por el número de encendidos.

REGULABLES

Los LED’s pueden ser regulables, permitiendo crear infinidad de colores y temperaturas de color mediante la mezcla de los colores RGB (Red, Green y Blue) o blancos cálidos y fríos.

Una vez que tenemos claro algunas de las muchas ventajas de los LED’s, describimos una de sus muchas aplicaciones, en concreto su aportación a Las nuevas Tecnologías de Las Artes Escénicas, como es la escenografía y decorados.

Saber interpretar los efectos que pretende el escenógrafo no es fácil y a veces encontrar las soluciones técnicas tampoco, es por ello que la empresa LEDINGLAB se ha especializado en las aplicaciones de LEDS en el mundo del decorado escenográfico.

ledinla
ledinglab

José Manuel Leal y Víctor Navarro, de la mano de LEDINGLAB, y con Carles Pujol del Teatre Auditori de Sant Cugat, o Juanjo Llorens, fueron pioneros en España en la introducción de la tecnología led en la escenografía de teatros, musicales, eventos , iluminación arquitectónica (Luis Perdigureo-Urban Screen ), etc…

Uno de los primeros montajes donde  introdujeron este avance tecnológico en la iluminación espectacular fue Spamalot (explicaremos su uso a partir de este montaje) que nos servirá para ver la importancia y versatilidad de su uso en la iluminación de escenografías del uso del led.

Son referente personal y aconsejable para cualquier evento que queráis desarrollar con esta tecnología led, para mi los profesionales más destacados del sector: Victor vicnavge2@gmail.com y José Manuel lealc@gmail.com (ingenieros) y Mambo Decorados a la hora de la construcción.

mambo
Mambo Decorados



SPAMALOT (Montaje)

spamalot

Un ejemplo de ello fue el MUSICAL SPAMALOT, que para España adquirieron los derechos representación el grupo catalán Tricicle. Hicieron la adaptación al español para estrenarla en Barcelona en Septiembre de 2008 y luego en Madrid en Septiembre de 2009, consiguiendo superar las 450 representaciones entre ambas ciudades. En este musical se plantea una espectacular escenografía, complementándose con infinidad de efectos de luz y color conseguidos con más de 27.000 leds instalados en el propio decorado.

Al ser de formatos pequeños fue fácil integrarlos en el decorado, generalmente para crear efectos de retro iluminación, casi todas las partes del decorado formaban cajas de luz.

DSC_8357 DSC_8397

DSC_8416 DSC_8426

DSC_8724

Todos los LED’s instalados se regularon mediante protocolo DMX. Más de 200 canales independientes se utilizaron para controlar los diferentes efectos de este espectacular decorado, siguiendo las pautas de la dirección escenográfica e iluminación del musical.

DSC_8673

Como se ha comentado estos leds se alimentan a través de una fuente de baja tensión de 24V y a su vez a través de un decodificador DMX, este último es el encargado de generar una señal pulsante PWM con la cual se puede regular el flujo lumínico y el control total de cada sector.

Para cada parte que queramos un control independiente se ha de instalar un nuevo decodificador DMX, el cual le asignaremos un canal de control.

DSC_8600 DSC_8573

DSC_8793DSC_8646

Todos los equipos de control y alimentación se montan en el propio decorado por lo que se convierte en un elemento independiente, como si se tratara de un foco que es conectado a la red DMX general, para controlarse a través de la mesa de luces.

OLYMPUS DIGITAL CAMERA DSC_8801

Sin duda, gracias a estos pequeños componentes llamados LED y sus ventajas son los complementos ideales e indispensables para crear múltiples efectos visuales.

DSC_8681DSC_8626

El resultado fue fantástico !!!!!

spam65

spamalot_aldama_001

spam101

azul

Imágenes cedidas por: NEOTRONIC IL.LUMINACIÓ – LEDINGLAB Agradecimientos: Teatre Auditori de Sant Cugat
